Gömbfa térfogatának mérése és számítása Magyarországon

A gömbfa térfogatmérésének jelentősége

A faanyag – különösen a gömbfa (hengeres rönk) – térfogatának pontos mérése kulcsfontosságú a magyar erdőgazdálkodásban és fakereskedelemben. Ennek fő okai közé tartozik:

Kereskedelem: A faanyag piaci értékesítésénél a köbméter az egyik legfontosabb elszámolási egység. A pontos köbméter-számítás biztosítja a tisztességes árazást mind a vevő, mind az eladó számára.
Szállítás: A kitermelt fa szállításának megtervezéséhez ismerni kell a térfogatot a megfelelő jármű kiválasztásához és a szállítási költségek kalkulációjához.
Feldolgozás: A fűrészipari és egyéb feldolgozó folyamatok tervezéséhez elengedhetetlen a bemenő nyersanyag (rönkök) mennyiségének ismerete a hatékony anyagfelhasználás érdekében.
Tűzifa vásárlás: A tűzifát köbméterben adják-veszik, ezért a pontos mérés segít összehasonlítani a különböző ajánlatokat, és biztosítja, hogy a vásárló a kifizetett mennyiséget kapja.
Erdőgazdálkodás: A fenntartható erdőgazdálkodáshoz elengedhetetlen a kitermelt fatérfogat pontos nyomon követése. A készletgazdálkodás és az éves tervek alapja a kitermelt faanyag precíz mérése.

Köbözési módszerek: Huber-, Smalian-képlet és hengeres közelítés

A gömbfa térfogatának meghatározására Magyarországon több, nemzetközileg is ismert köbözési módszer van használatban. Ezek a klasszikus erdőmérnöki képletek a rönk geometriai méreteiből (hossz és átmérő(k)) becsülik a térfogatot.

Huber-képlet

A Huber-képlet a rönk középső keresztmetszetének területéből számítja a térfogatot. Ennek lényege, hogy a rönk félhosszánál megmért átmérő alapján, a rönköt egyenletes hengernek tekintve határozza meg a térfogatot. A Huber-képlet matematikailag:

V = (π × d_közép² × L) / 4

ahol d_közép a rönk középátmérője, L pedig a rönk hossza. Ez egy gyakran alkalmazott módszer, mert használata egyszerű és a középátmérőn alapuló közelítés sok esetben reális eredményt ad.

Megjegyzés: Tapasztalatok szerint a Huber-képlet kissé alábecsülheti a térfogatot nagyon kúpos rönkök esetén, mivel figyelmen kívül hagyja a rönk végátmérőinek eltérését.

Smalian-képlet

A Smalian-képlet a rönk két végén mért keresztmetszeti területek átlagával számol. Ezt a módszert gyakran pontosabbnak tartják kúpos (nem hengeres) rönkök esetén, mivel figyelembe veszi a vastagabb és vékonyabb vég közti különbséget. A Smalian-képlet szerint:

V = ((A₁ + A₂) / 2) × L = (π × (d₁² + d₂²)) / 8 × L

ahol A₁ és A₂ a rönk vastagabb és vékonyabb végén mért keresztmetszet területe, d₁ és d₂ pedig a megfelelő átmérők, L a hossz. A Smalian-képlet különösen hasznos, ha a rönk alakja jelentősen eltér a szabályos hengertől, mert a két vég átmérőjének figyelembevételével pontosabb térfogatot adhat.

Megjegyzés: Ez a módszer enyhén túlbecsülheti a térfogatot, ha a rönk nagyon egyenletes, mivel a két vég átlagos keresztmetszete nagyobb lehet a valódi középkeresztmetszetnél.

Egyszerűsített hengeralakú közelítés

Az egyszerűsített hengeralakú közelítés során a rönköt egyenletes hengernek tekintjük, és egy jellemző átmérő alapján számítunk térfogatot. Ilyen például az átlagos keresztmetszet módszere, amikor a rönk két végén (és szükség esetén a közepén) megmérjük az átmérőt, ezekből átlagot számítunk, és azt tekintjük a henger átmérőjének. A térfogatot ekkor a henger térfogatképletével kapjuk meg:

V ≈ π × (d_átlag / 2)² × L

ahol d_átlag a mért átmérők átlaga, L pedig a hossz. Ez a módszer könnyen alkalmazható terepi becslésre, de pontossága elmarad a Huber- vagy Smalian-képlettől, hiszen a rönk kúposságát egyszerűsítéssel kezeli. Előnye ugyanakkor, hogy kevés mérési adattal is gyorsan ad közelítő térfogatot – gyakorlati erdőgazdálkodásban sokszor élnek ezzel a megoldással kisebb tételeknél vagy gyors becslésnél.

Mértékegységek és térfogat fogalmak

A faanyag térfogatának mérésekor Magyarországon több különféle mértékegység és fogalom használatos. Fontos tisztázni ezek jelentését, hogy a mért vagy számított térfogatot minden szereplő egységesen értelmezze.

Tömör köbméter (m³)

A köbméter (m³) alapértelmezésben tömör köbmétert jelent, azaz 1 m × 1 m × 1 m térfogatú, tisztán faanyaggal kitöltött kockát. Ez a nemzetközi SI mértékegység, amely a faanyag valódi térfogatát fejezi ki.

Az erdészeti gyakorlatban gyakran használják az „erdei köbméter" kifejezést is, ami hagyományosan azt jelenti, hogy 1 erdei köbméter faanyagot általában kb. 1,7 m³ térfogatú rakásban tárolnak az erdei kitermelésnél – azaz ennyi helyet foglal el egy köbméternyi tömör fa a rakatban. Másképp fogalmazva: egy 1×1×1,7 méteres sarang faanyag kb. 1 m³ tömör fának felel meg. Ez a különbség a fa közötti levegőréseknek köszönhető.

Rakatköbméter és űrköbméter

A rakott köbméter és űrköbméter fogalmak a faanyag halmozott mennyiségének mérésére szolgálnak, különösen tűzifa esetén.

Űrméter (ömlesztett köbméter): Az űrméter egy 1 m × 1 m × 1 m térfogatú (1 m³) lazán ömlesztett fahalom térfogata. Ilyenkor a térfogat magában foglalja a fahasábok közötti levegőt is. Mivel a hasábok közötti hézagok nagyok lehetnek, 1 ömlesztett űrméter nem tartalmaz egy teljes köbméter fát – jellemzően kb. 0,5 m³ tömör fának felel meg (vagyis ~50% a kitöltöttség). Másképp: kb. 2 ömlesztett űrméter = 1 m³ tömör fa.
Rakott köbméter (kaloda): A rakott köbméter esetén a fahasábokat szabályosan, szorosan egymásra rakva töltik ki egy adott teret, gyakran egy 1 m × 1 m × 1 m méretű kalodát. A hasábok rendezett elhelyezése minimálisra csökkenti a levegőrészeket, így pontosabb képet ad a fa mennyiségéről, mint az ömlesztett mérés. 1 rakott köbméter tűzifa tipikusan többet ér, mint 1 ömlesztett, de kevesebb, mint 1 tömör m³ fa. Tapasztalat szerint egy 1×1×1 m-es kalodába rakott tűzifa kb. 0,7 m³ tömör fának felel meg – azaz kb. 1,4 m³ rakott halom ad ki 1 m³ tömörfát.

Bruttó és nettó térfogat (kéregben vagy kérgezve)

A rönkök térfogatánál különbséget kell tenni bruttó (kéreggel együtt mért) és nettó (kéreg nélküli) térfogat között. A fa kérge jelentős térfogatot tehet ki, ezért nem mindegy, hogy a mérés a kérget is tartalmazza-e. Magyarországon a szabványok és jogszabályok lehetővé teszik, hogy a faanyag átmérőjét kéregben vagy kéreg nélkül is meg lehessen adni – de ezt egyértelműen rögzíteni kell a mérésnél.

Kéregben mért (bruttó) térfogat: Ilyenkor a rönk átmérőjét a rajta lévő kéreggel együtt vesszük. Az így számított térfogat a faanyagot a kérgével együtt veszi figyelembe – ez a bruttó köbtartalom. A fakereskedelemben gyakran bruttó köbméterben történik az elszámolás, de ilyenkor tudni kell, hogy a kéreg is benne van. A magyar gyakorlatban, ha bruttó térfogatot adnak meg, sokszor standard kéreglevonással számítanak a nettó (kérgezett) értékhez. Például létezik hivatalos iránymutatás arra, mennyit kell levonni a kéreg miatt: tölgy és bükk rönknél ~1–2 cm-t az átmérőből (átmérőnagyságtól függően), fenyőknél ~1 cm-t. Ezeket az értékeket kéreghányadnak is szokták nevezni. Jogszabály írja elő, hogy ha kéregben mérünk, a levonás mértékét dokumentálni kell.
Kérgezett (nettó) térfogat: Ebben az esetben a rönk átmérőjét úgy mérjük, hogy a kéreg vastagságát nem számítjuk bele. Ezt elérhetjük úgy, hogy a mérés helyén lehántjuk a kérget (vagy ha már eleve kérgezett a rönk), illetve bruttó mérést követően matematikailag levonjuk a kéreg vastagságát. A kapott nettó térfogat a tiszta faháncs térfogata, ami jobban mutatja a feldolgozható faanyag mennyiségét. Sokszor erdőgazdálkodási vagy ipari felhasználásnál ezt tartják szem előtt. Például a fa fűrészárukénti kihozatalánál a kérgezett méret releváns.

Megjegyzés: A magyar nemzeti szabvány (és a kapcsolódó köbözőtáblázatok) fajonként beépítik a sudarlóssági (kúpossági) tényezőket attól függően, hogy csúcsátmérő vagy középátmérő alapján mérünk. Ezért fontos, hogy mindig az alkalmazott módszernek megfelelő táblázatot vagy képletet használjuk a térfogat meghatározásához. A Köbözőkönyv nevű kiadványban például külön táblázatok vannak a csúcsátmérő és a középátmérő szerinti térfogat-meghatározáshoz, melyek a hazai fafajok kéregarányát és kúposságát figyelembe veszik.

Szabványok és jogi háttér a faanyag mérésében

Magyarországon a gömbfa méret- és térfogatmérését részletes szabványok és jogszabályok szabályozzák, amelyek illeszkednek az európai uniós keretekhez is.

MSZ EN 1309-2:2006 szabvány: Ez az európai szabvány (magyar nyelvű változata 2009-ben jelent meg) határozza meg a hengeres faanyag méretmérésének és térfogat-számításának egységes követelményeit. A szabvány előírja például, hogy metrikus mértékegységeket kell használni, rögzíti a mérési helyeket (pl. középátmérő vagy csúcsátmérő alkalmazása), és a kerekítési szabályokat a térfogat megadásakor. Az MSZ EN 1309-2 lényegében az egész EU-ban egységes elveket teremt a faanyag mérésére, biztosítva, hogy egy magyarországi és egy más uniós országbeli mérés összehasonlítható legyen.
Korábbi magyar szabványok: Az MSZ EN 1309-2 bevezetése előtt az MSZ 6785:1984 nemzeti szabvány volt érvényben, amely szintén leírta a köbözés módját. Például előírta, hogy 14 cm alatt hogyan kell kerekíteni az átmérőt, illetve 14 cm felett páros számra kell kerekíteni (15 cm-t 16-ra, 14,6-ot 14-re stb.), attól függően, hogy csúcs- vagy középátmérőt mérünk. Ezek a speciális magyar szabályok a gyakorlatban máig hatnak (pl. az erdészeti mérőeszközök beosztásánál és a kereskedelmi gyakorlatban). A jelenlegi szabványos eljárások ezeket részben már felülírták, de ismeretük fontos a régebbi köbözőtáblák használatakor.
Jogszabályi előírások: Az Erdőtörvény és kapcsolódó rendeletek részletezik a faanyag nyilvántartás és osztályozás szabályait. A 6/2002. (I. 15.) FVM rendelet például kimondja, hogy a kitermelt feldolgozatlan fát tömörköbméterben, űrköbméterben vagy tömegben kell megmérni, és csak metrikus mértékegységek használhatók. Ugyanez a rendelet előírja, hogy a méréshez hitelesített mérőeszközt kell használni, és hogy a rönk térfogatát a hossz és az átmérő (kéreggel vagy kéreg nélkül) alapján, szabványos köbözőtáblák segítségével, legalább két tizedes pontossággal kell kiszámítani. A jogszabály melléklete tartalmazza a kéreglevonás konkrét értékeit fafajonként, és rögzíti az osztályozási kategóriákat is átmérő és hossz szerint. Mindez biztosítja, hogy országosan egységes módon történjen a faanyag mérése és besorolása.
EUTR (EU Timber Regulation): Az Európai Unió 995/2010/EU rendelete, közismert nevén EUTR, kötelező érvényű Magyarországon is. Ez a jogszabály a faanyagok kereskedelmi láncának nyomonkövetését írja elő az illegális fakitermelés visszaszorítása érdekében. Ennek értelmében minden elsődleges faanyag-forgalomba hozónak nyilvántartást kell vezetnie a kitermelt fa mennyiségéről (térfogatáról) és származásáról. A magyar gyakorlatban ezt az úgynevezett EUTR-azonosító és a szállítójegy rendszere biztosítja: minden kitermelt faanyagot szállítójeggyel kell kísérni, amely tartalmazza többek közt a mennyiséget (m³-ben) is. Az EUTR tehát közvetetten megköveteli a szabványos és pontos térfogat-meghatározást, hiszen csak így garantálható a faanyag legalitása és nyomonkövethetősége a teljes ellátási láncban.

Faanyag-méréshez használt eszközök

A gömbfák méreteinek felvételéhez többféle mérőeszközt alkalmaznak, a legegyszerűbb kézi eszközöktől a modern digitális rendszerekig:

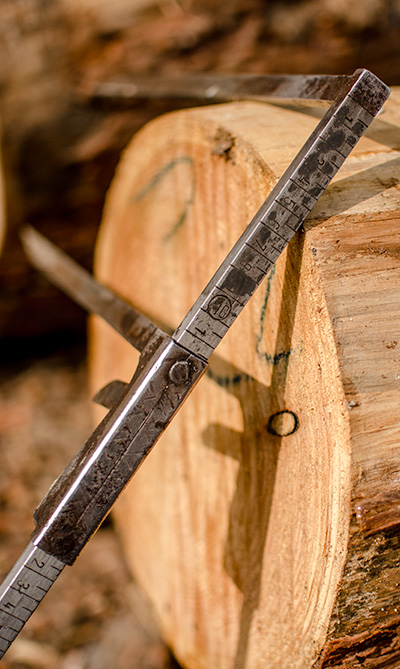

Fakaliber (erdészeti tolómérce): Kétkarú, nagy mérővilla, amellyel a rönk átmérőjét lehet gyorsan meghatározni. A fakaliberrel általában a rönk vastagságát a kérgen át mérik a legnagyobb átmérő mentén, majd (ha szükséges) a kapott értéket kerekítik és kéreglevonással korrigálják. Hagyományos fakaliberek fa vagy fém kivitelben léteznek, beosztással (centiméter pontossággal). Előnye a gyorsaság és a terepi használhatóság – egy mozdulattal leolvasható vele a rönkátmérő. Az erdészeti átlaló kifejezés is erre az eszközre utal a szaknyelvben.
Mérőszalag: A hosszmérés alapvető eszköze. Rugalmas acélszalagból készült mérőszalaggal mérik a rönkök hosszát a két vég között, párhuzamosan a rönk tengelyével. Fontos, hogy a mérőszalagot egyenesen, feszesen vezessük végig a rönk oldalán. Enyhe görbület esetén a szalag követheti a hajlatot, de jelentős görbületnél érdemes a rönköt szakaszokra osztva mérni, vagy görbe rönkmérési segédeszközt használni. A mérőszalagot átmérő mérésére is használhatják (pl. kisebb rönkök vagy fatuskók kerületének mérésével, majd átmérő számítással), de közvetlen átmérőhöz a fakaliber pontosabb.
Digitális mérőeszközök: Ma már elérhetők elektronikus fakaliberek és komplex digitális rendszerek is. Az elektronikus átlalók a mért adatot memóriába tárolják vagy bluetooth kapcsolattal továbbítják, így megkönnyítik a készletnyilvántartást. Vannak továbbá ultrahangos és lézeres rönkmérők, melyek a fa lerakatokban vagy fűrészüzemekben a halomba rakott faanyagot tudják felmérni (pl. fotogrammetria vagy 3D lézerszkenner segítségével). Emellett okostelefonos alkalmazások is segítik a köbméter kalkulációt, amelyekbe beírva a hossz és átmérő értékeket, azonnal számítható a térfogat.

Ilyen célra ajánljuk a WoodProfi alkalmazást – egy mobil app, amely mesterséges intelligencia segítségével fényképekből méri a faanyag és rönkök térfogatát. Terepi adatrögzítéshez és leltározáshoz emellett a Feljegyző alkalmazás nyújt hatékony megoldást, amellyel közvetlenül az erdőn vagy a telephelyen lehet rögzíteni a rönkök adatait.
Mérleg és nedvességmérő: Tűzifánál olykor tömeg alapján történik az átvétel (különösen, ha a fa nedvességtartalmát is figyelembe veszik). Ilyenkor hitelesített hídmérleggel mérik le a szállítmány súlyát, és ismert fajlagos sűrűség (és nedvesség) alapján számolnak vissza térfogatot. Ezt a módszert a jogszabályok megengedik kiegészítő módként, de inkább ipari felhasználásnál (például papírfa, rostfa esetén) jellemző. A nedvességtartalom-mérés a tűzifa kereskedelemnél lehet fontos, de az nem a térfogat, hanem a fűtőérték szempontjából lényeges.

Gyakorlati tanácsok a faanyag helyes méréséhez

A pontosság és az egységes eljárás érdekében az alábbi gyakorlati tippeket érdemes követni a gömbfák mérésénél:

Átmérő mérése: Mindig merőlegesen mérjük az átmérőt a rönk hossztengelyére. Mivel a rönk keresztmetszete gyakran nem tökéletes kör, legalább két egymásra merőleges irányban végezzünk átmérőmérést, és ezek átlagát vegyük a számításhoz. Az átmérőt általában a rönk mindkét végén megmérik; ha a Huber-képletet használjuk, akkor a közepén is. Csúcsátmérő mérésekor ügyeljünk, hogy a rönk vékonyabb (felső) végén mérjünk, és ott is két irányban, majd átlagoljuk. Ha a mérési ponton (végén vagy közepén) nagy ágcsonk, görbület vagy egyéb torzulás van, akkor arrébb kell helyezni a mérést: a zavaró helytől egyenlő távolságra mindkét irányban mérjünk és átlagoljunk. Az átmérő értékeket a szabvány szerint kerekítsük (pl. 0,5 cm alatt lefelé, fölötte felfelé, vagy 15 cm-t páros számra felfelé) a felek által előre egyeztetett módon.
Hossz mérése: A rönk hosszát a két végpontja között mérjük, lehetőleg a középvonal mentén. A mérőszalagot tartsuk feszesen és egyenesen; ha a rönk hajlott, a szalag kövesse a görbületet, hogy a tényleges tengelyhossz mérődjön. Ügyeljünk arra, hogy a ferde vágású végfelületeknél a szabvány szerint a ferde vágáslap közepétől kell mérni a hosszt. A kapott hosszadatot általában deciméter pontossággal adják meg (pl. 5,3 m), lefelé kerekítve a legközelebbi 0,1 m-re. Fontos a rönkök megfelelő előkészítése: a végeken a vágás legyen merőleges és tiszta, a rönkök ne tartalmazzanak kilógó ágakat, mert ezek pontatlan hosszadatot eredményezhetnek.
Kéreghányad figyelembevétele: Döntsük el előre, hogy kéregben vagy kéreg nélkül mérünk. Ha kéregben, akkor jegyezzük fel a fafajt és alkalmazzuk a megfelelő kéreglevonást (pl. jelöljük meg: „kéregben mért átmérő, tölgy, –1 cm levonva"). A kéreg vastagsága függ a fafajtól, a fa korától és frissességétől – nyáron a friss kéreg vastagabb lehet. Ha pontos nettó (kérgezett) térfogatot akarunk, érdemes a rönk egy szakaszán a kérget lehántva közvetlenül kérgezett átmérőt mérni. Üzemi gyakorlatban 20 cm alatti átmérőknél egy mozdulattal is mérhető a kérgezetlen méret egy speciális átlalóval, de efölött a kétirányú mérés az előírt. Mindig tüntessük fel a dokumentációban, ha a térfogat kérgezett méreten alapul.
Mérés pontossága és eszközhasználat: Rendszeresen ellenőrizzük a mérőeszközök hitelességét (a jogszabály szerint csak hitelesített eszközzel szabad mérni). A fakaliber beosztását nézzük meg szöghelyzetből, hogy elkerüljük a paralaxa hibát. Hossz mérésnél a szalag 0-pontja legyen pontos (ne legyen letörve a kezdő fémkampó). Digitális eszközök esetén ügyeljünk az elem állapotára és a kalibrációra. Több darab együttmérésekor (csoportos köbözés) figyeljünk arra, hogy a rakatba rendezett rönkök ne mozduljanak el a mérés közben, illetve véletlenszerűen mintavételezzünk a halomból, ha nem mérünk meg minden darabot.
Dokumentáció: Akár erdőn, akár telephelyen történik a mérés, mindig készítsünk pontos feljegyzést: sorszám, faj, hossz, átmérő(k), számított térfogat darabonként, összesen. Ez nemcsak a belső nyilvántartás miatt lényeges, hanem az EUTR szállítójegy kitöltéséhez is szükséges, amelyen fel kell tüntetni a szállított faanyag mennyiségét köbméterben. Az utólagos ellenőrzések (pl. Nébih vizsgálat) során ezek az adatok bizonyítják a faanyag eredetét és legális nyomon követését.

Példatáblázat: gömbfa köbtartalma különböző méretek esetén

Az alábbi táblázat néhány tipikus hosszúság és átmérő mellett mutatja a gömbfa hozzávetőleges köbtartalmát. A számítás egyszerű hengeralakú közelítéssel történt (a középátmérőt vettük figyelembe, kérgezett faanyagra). A valódi térfogat – a rönk alakjától függően – ennél kissé eltérhet, de a táblázat jól érzékelteti, hogyan változik a térfogat a méretek függvényében.

Átmérő (cm)	Térfogat (m³) 2 m hossz esetén	Térfogat (m³) 4 m hossz esetén	Térfogat (m³) 6 m hossz esetén
20 cm	0,063 m³	0,126 m³	0,188 m³
30 cm	0,141 m³	0,283 m³	0,424 m³
40 cm	0,251 m³	0,503 m³	0,754 m³
50 cm	0,393 m³	0,785 m³	1,178 m³

A fenti értékek kiszámítása: V ≈ π × (d/2)² × L, ahol d az adott átmérő (m-ben), L a hossz (m-ben). Például egy 30 cm átmérőjű, 4 m-es rönk: V ≈ 3,1416 × (0,30/2)² × 4 = 0,283 m³.

Megjegyzés: A táblázat értékei a tömörfa térfogatot mutatják (kérgezett rönkre). Ha a rönköt kéregben mérnénk, a bruttó térfogat ennél fajlagosan néhány százalékkal nagyobb lenne. Ugyancsak fontos figyelembe venni, hogy a rönk kúpossága befolyásolja a pontos térfogatot – hosszabb rönkök esetén a Smalian- vagy Huber-képlet használata pontosabb eredményt adhat, különösen vastagabb átmérőknél.

Összefoglalás

A faanyag (gömbfa) térfogatának mérése és számítása Magyarországon szabványokon alapuló, precíz folyamat, amelynek betartása mind gazdasági, mind jogi szempontból elengedhetetlen. A Huber- és Smalian-képletek, valamint az egyszerűsített hengeralakú közelítés egyaránt részei a szakmai gyakorlatnak – megfelelő alkalmazásukkal pontos köbméteradat nyerhető a kitermelt fáról.

A helyes mérési módszerek, a megfelelő mértékegységek (tömör m³, rakott/űr m³) és fogalmak ismerete, valamint a szabványok és jogszabályok követése biztosítja, hogy a faanyag mennyiségének meghatározása minden szereplő számára átlátható és ellenőrizhető legyen. Ez nem csak a piaci tisztesség és hatékonyság miatt fontos, hanem a fenntartható erdőgazdálkodás és az illegális fakitermelés elleni küzdelem szempontjából is. Az itt bemutatott útmutatók és példák segítséget nyújtanak abban, hogy a magyar erdészeti szakemberek, fakitermelők és faipari szereplők szakszerűen és egységesen végezhessék a gömbfák térfogatának mérését.
